產品信息：

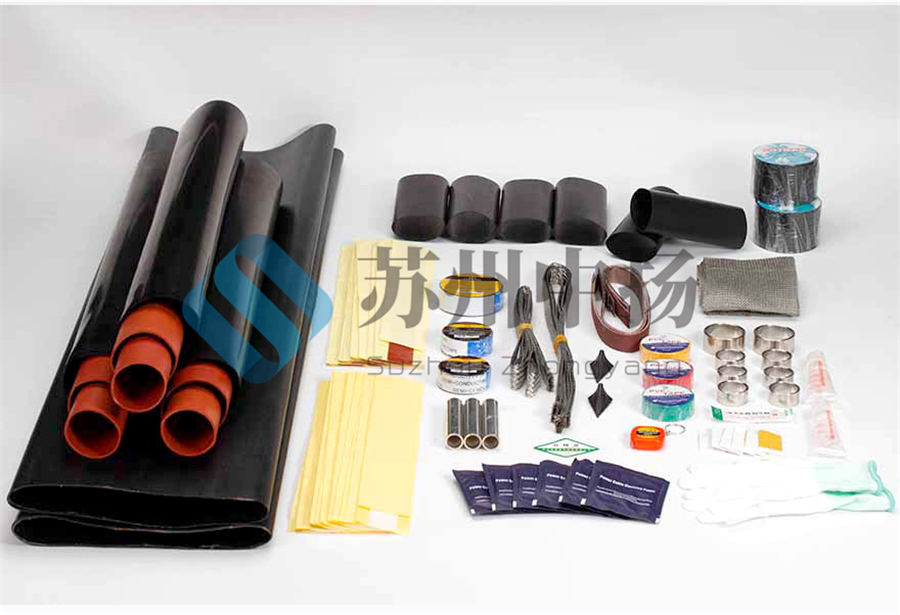

10KV熱縮電纜附件是由輻射交聯聚烯烴制造的組件組裝而成，廣泛運用于電力、石油化工、冶金、鐵路、港口和建筑等領域中壓10KV等級電力線路中的戶內、戶外接頭以及電纜中間接續。產品分為單芯、三芯。終端頭的絕緣管一般650mm長，但也可根據客戶的要求加長到800mm、1000mm、1200mm。
10KV熱縮電纜附件的室內室外電氣端子接頭的保護，廣泛應用在電力供應系統，煉油，冶金，鐵路，港口及對電力供應和電力安全有較高要求的領域。

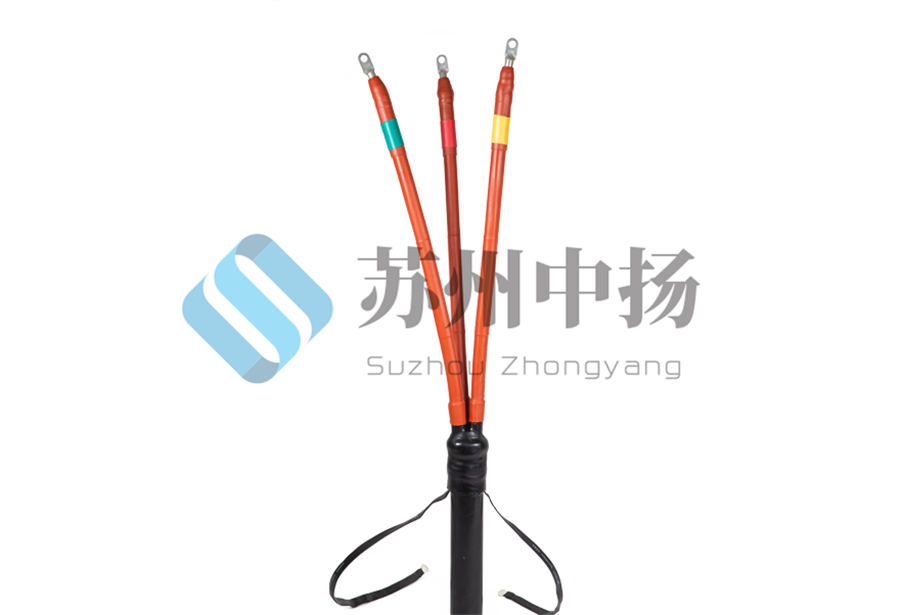

產品分為單芯、三芯。終端頭的絕緣管一般650mm長，但也可根據客戶的要求加長到800mm、1000mm、1200mm。10KV熱縮電纜附件使用交聯電纜熱縮型終端頭雙地線工藝。即鋼鍇地線和銅屏蔽地線分開，全電纜裕度更加合理。
交聯電纜熱縮型中間連接新工藝（三道密封工藝。電纜中間接頭故障許多是因?yàn)槊芊獠缓迷斐傻�，我公司率先采用新工藝（三道密封工藝）使電纜運行起來更加安全可靠。所謂三道密封即外護層密封，內護層密封，再加內絕緣管兩端的密封。
技術指標表
|
項目 |
試驗項目 |
標準要求 |
試驗結果 |
結論 |
|
15kv戶內，戶外終端及中間連接 |
工頻耐壓 |
45kv,min 不閃絡，不擊穿 |
45kv,min 未閃絡，未擊穿 |
通過 |
|
局部放電試驗 |
13kv≤20pc |
13kv時 2pc |
通過 |
|
|
負荷循環試驗，3個星期 |
5h加熱時，3h冷卻，加熱時，導體問題為95℃ |
由以下試驗評定 |
|
|
|
局部放電試驗 |
13kv時放電量≤20pc |
13kv時 2pc |
通過 |
|
|
沖擊電壓試驗 |
105kv，正負極性各10次，允許閃絡一次，但不計入總試驗次數 |
105kv未閃絡，未擊穿 |
通過 |
|
|
負極性直流電壓試驗 |
52kv/15min不閃絡，不擊穿 |
52kv/15min未閃絡，未擊穿 |
通過 |
|
|
4h工頻電壓試驗 |
35kv/4h不閃絡，不擊穿 |
35kv/4h未閃絡，未擊穿 |
通過 |
|
|
名稱 |
型號 |
適用電纜截面mm2 |
|
10kv三芯戶內終端 |
10-NSY/3.1 |
25-50 |
|
|
10-NSY/3.2 |
70-120 |
|
|
10-NSY/3.3 |
150-240 |
|
|
10-NSY/3.4 |
300-400 |
|
10kv三芯戶外終端 |
10-NSY/3.1 |
25-50 |
|
|
10-WSY/3.2 |
70-120 |
|
|
10-WSY/3.3 |
150-240 |
|
|
10-WSY/3.4 |
300-400 |
|
10kv三芯中間接頭 |
10/3.1 |
25-50 |
|
|
10/3.2 |
70-120 |
|
|
10/3.3 |
150-240 |
|
|
10/3.4 |
300-400 |
